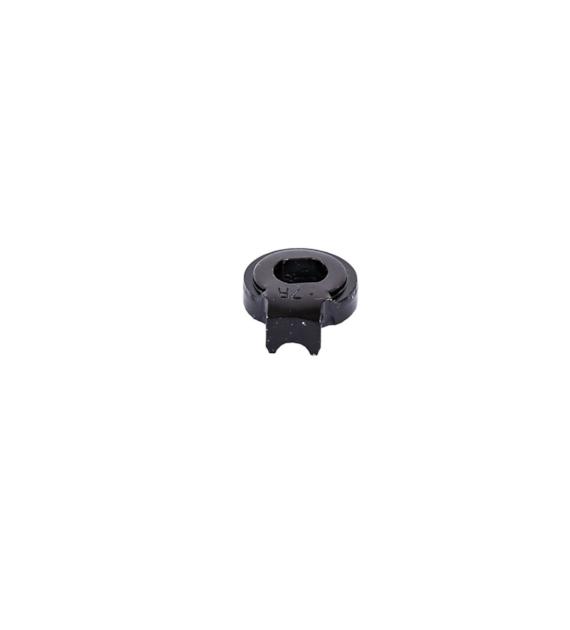

Shimano SG-4R40 Non-Turn Washer 7R (Black) (Y33M39700)
Podkładka Shimano SG-4R40 Non-Turn Washer 7R (Black) (Y33M39700) jest kluczowym, precyzyjnie zaprojektowanym elementem, który zapewnia bezpieczne i optymalne działanie wewnętrznych piast planetarnych Shimano, zapobiegając ich obracaniu się w hakach ramy.
Podkładka blokująca Shimano Y33M39700 / SG-4R40 (7R, czarna) to mały, precyzyjnie ukształtowany element zabezpieczający o dużym wpływie na bezawaryjność napędu z wewnętrzną piastą Nexus/Alfine. Wygląda niepozornie — ma ok. 9 g masy — ale robi trzy rzeczy naraz: mechanicznie hamuje obrót piasty względem ramy, precyzyjnie centruje oś w odpowiednim ułożeniu dla danego typu haków (horizontal 38° / typ „7R”) i zapewnia powtarzalną, dobrze definiowaną powierzchnię kontaktu dla nakrętki osi. Dzięki temu zmniejsza się ryzyko przesunięcia osi w dropoucie podczas pedałowania, hamowania czy przy przyspieszaniu — co bez podkładki mogłoby skutkować zmianą naciągu łańcucha/paska, zużyciem zacisków czy uszkodzeniem zmiany biegów.
Ta niepozorna podkładka jest esencją japońskiej inżynierii, gdzie dbałość o detale przekłada się na niezawodność całego systemu. Jej główną zaletą jest krystaliczna precyzja i niezawodność, dzięki którym piasta z wewnętrznym mechanizmem zębatym pozostaje idealnie wyrównana względem ramy, co jest niezbędne dla płynnej zmiany przełożeń i efektywnego hamowania. Wykonana z wytrzymałej stali stopowej, została zaprojektowana, by wytrzymać siły obrotowe i zapewnić długowieczność działania, chroniąc zarówno piastę, jak i ramę roweru. Oficjalnie montowana do rodzin hubów Shimano Nexus/Alfine i opisana w dokumentacji Shimano jako Non-Turn Washer 7R.
Główne zalety
Specyfikacja
| Cecha | Wartość |
| Numer katalogowy (MPN) | Y33M39700 |
| Kod modelu Shimano | SG-4R40 (symbol serii), 7R (rozmiar/typ) |
| Kolor | Czarny |
| Materiał | Stal stopowa (Alloy Steel) |
| Typ haka ramy | Poziomy (Horizontal Dropout) |
| Kąt wysunięcia (offset) | 38 stopni od osi |
| Strona montażu | Prawa strona piasty (R - Right) |
| Średnica zewnętrzna | ~20 mm |
| Średnica wewnętrzna | ~8 mm |
Zgodność z Innymi Częściami Shimano
Podkładka 7R (czarna) jest dedykowana do szerokiej gamy piast z wewnętrznymi przełożeniami Shimano Nexus i Alfine. Zapewnia "A" match (idealne dopasowanie materiałów, wyglądu i rozmiaru) lub "B" match (użyteczność, choć z drobnymi różnicami) z następującymi modelami:
Uwaga praktyczna: liczba „7” w 7R odnosi się do wzorca dopasowania do konkretnego typu haków/ kąta dropoutu — dlatego wersji (5L, 5R, 6L, 6R, 7L, 7R, 8L, 8R) jest kilka i muszą być dobrane do strony i typu ramy.
Zgodność z innymi producentami:
Podkładki dystansowe Shimano są elementami specyficznymi dla konstrukcji ich piast i haków ramy. Ze względu na unikalne kąty i wymiary, nie są one zazwyczaj kompatybilne z piastami innych producentów, takimi jak np. Rohloff. W przypadku piast innych marek należy stosować dedykowane im systemy zapobiegające obrotowi osi.
Z częściami innych producentów: możliwa, ale wymaga zgodności KSZTAŁTU występu (shoulder) i kąta dropoutu. W praktyce wiele sklepów sprzedaje aftermarketowe non-turn washers (różne kolory/oznaczenia) które działają zamiennie, jeśli ich profil pasuje do wspomnianych haków ramy. Przykłady sprzedawców aftermarket: SJS Cycles, Universal Cycles, Incycle czy liczne oferty eBay/Aliexpress.
Z innymi producentami hubów (SRAM, Sturmey-Archer itp.)
Nie należy zakładać, że podkładka Shimano będzie pasować do hubów innych producentów bez sprawdzenia — różnice wymiarowe/profilowe są powszechne. Jeśli Twój frame ma standardowy rowek w dropoucie dla non-turn washer Shimano, to aftermarketowa podkładka kompatybilna z wzorcem 7R powinna działać; ale dla hubów nie-Shimano zawsze w pierwszej kolejności sprawdź dokumentację producenta hubu. (Porada serwisowa oparta o praktykę części zamiennych i dokumentacje).
Jak dobierać zamiennik — praktyczny checklist (serwis)
Zidentyfikuj model piasty i sprawdź listę części serwisowych Shimano (Dealer’s Manual).
Sprawdź kąt / typ dropoutu w ramie (np. 38° horizontal = typ 7R).
Wybierz non-turn washer o odpowiednim oznaczeniu (np. 7R) i stronie (L/R).
Jeśli używasz zamiennika aftermarket — porównaj kształt występu i średnicę wewnętrzną.
Po montażu: sprawdź, czy występ siedzi równo w rowku dropoutu i czy nakrętka osi dochodzi do zalecanej wartości dokręcenia.
Zastosowane Technologie Shimano
Chociaż podkładka non-turn jest prostym elementem mechanicznym, jej projekt jest owocem zaawansowanej inżynierii Shimano, mającej na celu optymalizację działania systemów piast planetarnych:
